琺瑯質（牙釉質）是覆蓋在牙冠最外層的硬組織，也是牙齒面對咀嚼力、刷牙摩擦與酸性環境的第一道保護層。它的主要結構單元是緊密排列的碳酸化羥基磷灰石奈米晶體 (Carbonated hydroxyapatite (CHAp) nanocrystals)；晶體的成分、方向與階層排列，共同造就琺瑯質的硬度、耐磨性與抗裂能力。正因為這種結構高度精密，一旦因酸蝕、磨耗或外傷流失，並非只要補回礦物就能恢復原有功能。

　琺瑯質一旦磨損，身體不會把它長回來。最新研究嘗試的也不只是「在表面沉積一層礦物」，而是讓新晶體沿著原有琺瑯質的方向繼續生長。這個差別，可能決定未來的修復材料究竟像補丁（例如常用的複合樹脂），還是像組織本身。

　Chang、Tan 與 Korsunsky 於 2026 年發表的 Research Highlight，整理了這一波進展的材料科學意義；其核心原始研究是 Hasan 等人 2025 年發表於 Nature Communications 的人類琺瑯質實驗。兩篇文章共同指向一個新概念：介面導向的仿生礦化。

---

為什麼「把鈣放上去」還不夠？

　天然琺瑯質的強韌性，不僅來自其磷酸鈣組成，更來自高度有序的階層結構：奈米尺度的磷灰石晶體緊密排列，形成交錯的牙釉柱 (enamel rod) 與柱間牙釉質 (interod enamel)。氟化物與鈣磷遞送等既有方法可提升表面礦物含量與硬度，但往往形成排列較無序的薄層；此薄層與下方原有晶體之間缺乏結構連續性，因此在承受咀嚼力量時，介面仍可能成為力學上的弱點。

---

ELR 蛋白質基質：暫時的晶體鷹架

　研究使用的關鍵材料是類彈性蛋白重組體（elastin-like recombinamer, ELR）。這是一種可設計的蛋白質材料，能在表面自組裝成富含 β-摺疊的纖維網路。它不是填補材料，而更像是組裝公式：可局部濃縮鈣離子、穩定非晶質磷酸鈣前驅物，並約束後續磷灰石晶體的生長方向。

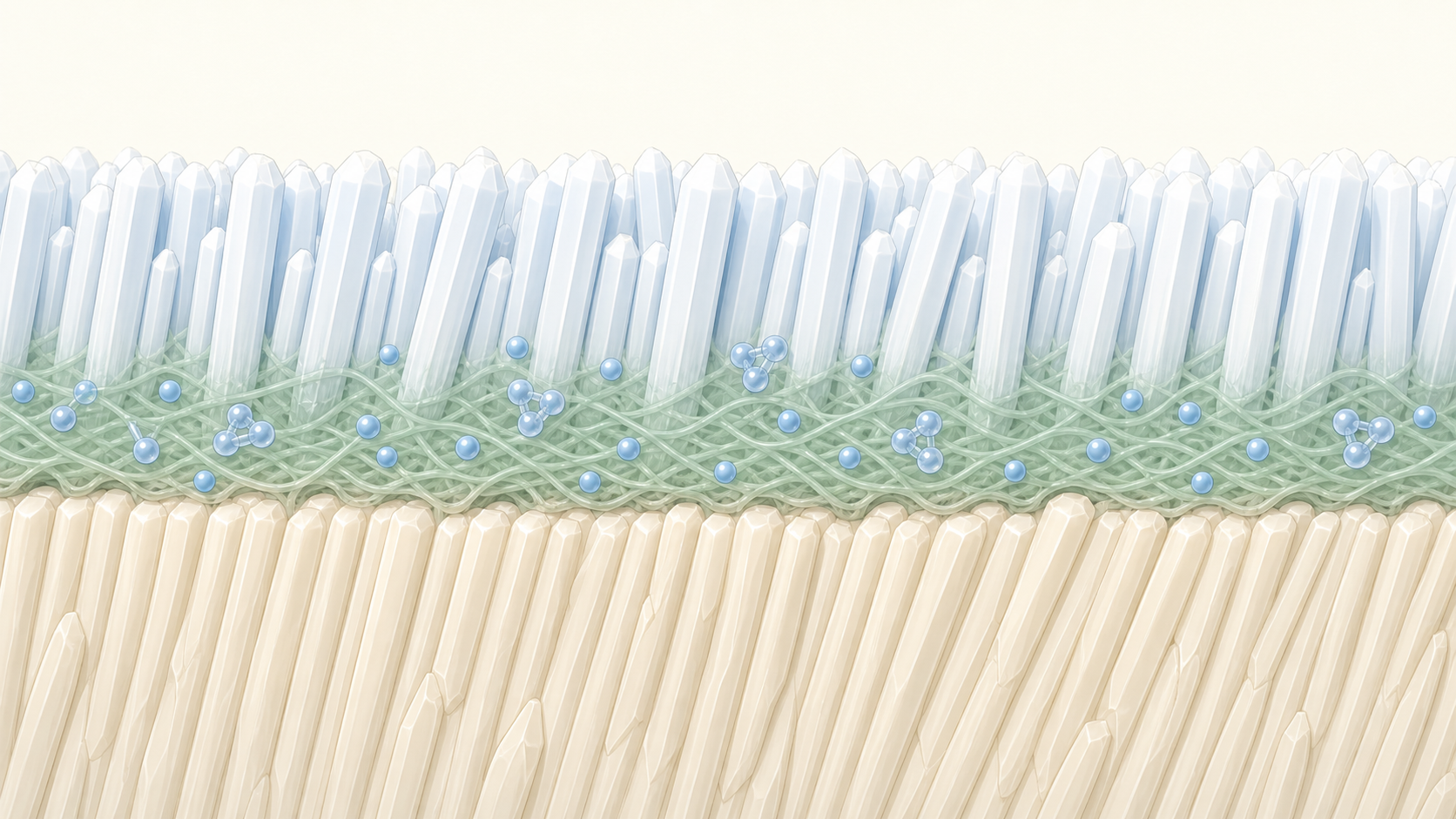

1. ELR 在受侵蝕的人類琺瑯質表面形成纖維狀基質。
2. 基質吸引並局部濃縮鈣離子，使非晶質磷酸鈣前驅物形成。
3. 前驅物轉化為方向一致的磷灰石奈米晶體。
4. 晶體自原有琺瑯質延伸，重建琺瑯柱與柱間琺瑯質的階層結構。

這套思路承接了 2018 年 ELR 導引階層礦化、以及 2021 年以微尺度地形導引晶體共排列的研究。新的進展在於：把這個方法真正放到受侵蝕的原生人類琺瑯質介面，而不只是在合成基材上製作類琺瑯質材料。

---

它做到了哪些事情？

　原始研究亦以酸侵蝕試驗評估穩定性：在 0.1 M 醋酸、pH 4.0 條件下，處理後的琺瑯質即使經較長時間暴露，力學性質仍穩定。這些結果令人鼓舞，但量測來自最佳化的實驗室條件；Research Highlight 特別提醒，彈性係數的離散程度可能反映再礦化過程介面成核的異質性 (heterogeneous interfacial nucleation during remineralisation)。

原始論文怎麼驗證？

　Hasan 等人的實驗從材料本身開始：加入鈣離子後，ELR 分子可形成約 15–40 nm 寬的纖維；研究者再以電子顯微鏡、X 光散射、紅外光譜與分子模擬，檢視此蛋白質網路是否具備類似發育中琺瑯質基質的 β-摺疊結構與鈣離子結合特性。接著才將該基質用於不同侵蝕程度的因臨床原因拔除的人類臼齒，包括琺瑯質變薄乃至牙本質暴露的表面。

　研究不只測量硬度。作者以連續刷牙試驗、75 N 摩擦力持續兩週的咀嚼／磨牙模擬，以及 pH 4.0 醋酸侵蝕，評估再礦化層的彈性係數、硬度、斷裂韌性 (fracture toughness)、磨耗與耐酸性。依研究換算，兩週的摩擦試驗約用於模擬 3.5 年的咀嚼負荷；這可作為材料耐久性的證據，但仍不能取代人體口腔中的長期臨床追蹤。

---

最重要的限制：10 微米與 0.5–2 毫米

　天然琺瑯質約有 0.5–2 mm 厚；本研究的再礦化層約 10 µm，僅相當於天然厚度的約 0.5%–2%。因此，現階段較適合將其視為處理早期酸蝕或微小表面缺損的概念驗證，不能取代複合樹脂修復、陶瓷修復體或深層齲齒缺損的常規治療。

　另一個實務障礙是時間。為了換得有序晶體，礦化需要約十天；若想以電場、超音波或溫度調控加快離子運輸，又必須避免破壞晶體取向與外延生長。換句話說，這項技術已展示「能長得像」，下一關是「能不能長得夠厚又快，而且能在口腔裡穩定做到」。

陶瓷修復體不是「人工琺瑯質」

　在美學牙科的溝通中，偶爾會看到把 bonded porcelain restoration（黏著式陶瓷修復體）、陶瓷貼片或瓷牙貼片說成「人工琺瑯質」的說法。這種說法容易讓人聯想到本文所談的仿生礦化，但兩者不是同一件事。

　在牙科文獻裡，這類治療的正式描述是 porcelain laminate veneer、ceramic veneer 或 bonded ceramic restoration：以陶瓷製成的修復體，經表面處理後使用樹脂黏著劑固定於牙齒表面。它可兼具美觀、耐磨性與黏著表現，但仍是人工製作的陶瓷修復體，不會自行組裝成牙釉柱，也不會與原有琺瑯質進行外延式晶體生長。

　因此，「人工琺瑯質」並非此類陶瓷修復在學術文獻中的標準材料名稱。若作為比喻來描述外觀或保護功能，應清楚標示其為溝通用語，而不應使患者誤以為陶瓷貼片等同於已再生的天然琺瑯質，或具備本文 ELR 系統所追求的階層礦化與晶體連續性。

---

離診間還差哪幾步？

　這項成果最適合被視為精密表面修復的材料：它呈現了結構導向的再礦化可以同時兼顧晶體方向與力學表現。要走到臨床，仍須確認在唾液、牙菌斑、反覆酸鹼循環與長期咀嚼下的穩定性，也需要建立安全、可操作且不依賴長時間礦化的治療流程。

　目前沒有證據顯示此 ELR 方法已進入人體臨床試驗，或可於一般牙科診所常規使用；在此之前，含氟防齲、減少酸性飲食暴露、處理磨牙或咬耗問題，以及既有修復治療，仍是保護琺瑯質較具實證基礎的策略。

© 好日牙醫診所 2026
