許多人對看牙有程度不一的緊張感。　這不一定代表患者不配合，而是牙科治療本身包含許多容易引發焦慮的因素，例如等待的不確定感、器械尖銳聲、診療氣味、麻醉注射，以及過去不愉快的看牙經驗。　牙科焦慮是臨床上常見的問題。科學文獻指出，焦慮可能影響患者配合度、延長治療時間，也與口腔健康惡化有關。因此，降低牙科焦慮不只是讓患者感覺好一點，也與治療品質、溝通效率和長期回診意願息息相關。 背景音樂有什麼重要性？ 　牙科是一個聲音很多的醫療環境。　高速手機的尖銳聲、超音波洗牙機的震動聲、吸唾器的聲音、器械碰撞聲、診間裡的對話聲，對醫療人員來說是日常，但對患者來說，可能會聯想到疼痛或未知的治療風險。　背景音樂的功能，不是要掩蓋所有聲音，也不是把診所變成咖啡廳，而是作為診所聲音環境設計的一部分，降低突兀聲音帶來的緊張感，並提供患者一個較穩定的聽覺背景。 系統性文獻回顧的發現 根據近年針對牙科治療期間播放背景音樂的統合分析顯示，背景音樂對降低青少年與成人患者的牙科焦慮有小幅幫助（證據確定性為中等）；但對血壓、心跳、呼吸等生理指標的影響較不一致。換句話說，背景音樂不是治療焦慮的主要方法，但可以是低風險、低成本的環境輔助工具。 候診室音樂 　文獻回顧整理了醫療候診室背景音樂對患者情緒的影響，多數研究顯示患者對候診室音樂的接受度不錯，有些研究也觀察到焦慮下降。候診室音樂可能透過幾個機轉影響焦慮，包括：分散注意力、降低喚醒程度、引發正向情緒，以及影響副交感神經相關反應。目標是讓等待過程比較穩定、降低不必要的緊繃，是一項環境介入，而非直接的焦慮治療。 患者是否可以自己選音樂？ 　在診療過程中，若患者焦慮明顯，又不影響治療安全與溝通，讓患者配戴自己的耳機聽熟悉的音樂，是非常值得推薦的做法。 　牙科焦慮常與「失去控制感」有關。患者躺在治療椅上，嘴巴張開，視線受限，也不容易說話。如果能讓患者在安全範圍內，自己選擇是否聽音樂、自己控制音量，這些微小的選擇權，往往有助於降低患者在椅子上的被動感與無助感。當然，這不需要硬性規定，提供選項、尊重個人偏好是最好的做法。 音樂是輔助，不是保證背景音樂不能取代牙科治療中的核心醫療策略。如果治療本身會疼痛，仍然需要足夠的局部麻醉；如果患者有嚴重的牙科恐懼，仍然需要清楚說明的行為引導或鎮靜輔助。音樂的價值在於降低環境壓力，並讓患者在治療前後有一個較穩定的情緒過渡。 結語 　牙科治療的品質，不只取決於設備、材料和技術，也取決於患者是否能舒適地理解、治療、順利完成療程，並願意定期回診。背景音樂只是其中一個小環節，但它反映的是診所如何細細看待患者的就醫體驗。背景音樂不是必要治療，也不是行銷裝飾；它是一項可以被科學設計、被微調的環境介入。在好日牙醫，技術負責解決疾病問題；良好的環境與溝通，則負責讓您安心地完成治療，重拾健康好日。 © 好日牙醫診所 2026 #好日牙醫診所 #宜蘭牙醫 #羅東牙醫 #牙科焦慮 #溫柔醫療  #就醫體驗 #牙醫衛教 參考文獻 (References)： Tan K, Liu H, Huang S, Li C. Efficacy of Music Intervention for Dental Anxiety Disorders: A Systematic Review and Meta-Analysis. Medicina. 2023;59:209. van der Weijden FN, Hussain AM, Tang L, Slot DE. The effect of playing background music during dental treatment on dental anxiety and physiological parameters: A systematic review and meta-analysis. Psychology of Music. 2022;50(2):365–388. Lai JC-Y, Amaladoss N. Music in Waiting Rooms: A Literature Review. Health Environments Research & Design Journal. 2022;15(2):347–354.

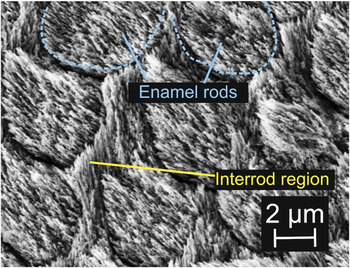

　琺瑯質（牙釉質）是覆蓋在牙冠最外層的硬組織，也是牙齒面對咀嚼力、刷牙摩擦與酸性環境的第一道保護層。它的主要結構單元是緊密排列的碳酸化羥基磷灰石奈米晶體 (Carbonated hydroxyapatite (CHAp) nanocrystals)；晶體的成分、方向與階層排列，共同造就琺瑯質的硬度、耐磨性與抗裂能力。正因為這種結構高度精密，一旦因酸蝕、磨耗或外傷流失，並非只要補回礦物就能恢復原有功能。 　琺瑯質一旦磨損，身體不會把它長回來。最新研究嘗試的也不只是「在表面沉積一層礦物」，而是讓新晶體沿著原有琺瑯質的方向繼續生長。這個差別，可能決定未來的修復材料究竟像補丁（例如常用的複合樹脂），還是像組織本身。 　Chang、Tan 與 Korsunsky 於 2026 年發表的 Research Highlight，整理了這一波進展的材料科學意義；其核心原始研究是 Hasan 等人 2025 年發表於 Nature Communications 的人類琺瑯質實驗。兩篇文章共同指向一個新概念：介面導向的仿生礦化。 為什麼「把鈣放上去」還不夠？ 　天然琺瑯質的強韌性，不僅來自其磷酸鈣組成，更來自高度有序的階層結構：奈米尺度的磷灰石晶體緊密排列，形成交錯的牙釉柱 (enamel rod) 與柱間牙釉質 (interod enamel)。氟化物與鈣磷遞送等既有方法可提升表面礦物含量與硬度，但往往形成排列較無序的薄層；此薄層與下方原有晶體之間缺乏結構連續性，因此在承受咀嚼力量時，介面仍可能成為力學上的弱點。 ELR 蛋白質基質：暫時的晶體鷹架 　研究使用的關鍵材料是類彈性蛋白重組體（elastin-like recombinamer, ELR）。這是一種可設計的蛋白質材料，能在表面自組裝成富含 β-摺疊的纖維網路。它不是填補材料，而更像是組裝公式：可局部濃縮鈣離子、穩定非晶質磷酸鈣前驅物，並約束後續磷灰石晶體的生長方向。 ELR 在受侵蝕的人類琺瑯質表面形成纖維狀基質。 基質吸引並局部濃縮鈣離子，使非晶質磷酸鈣前驅物形成。 前驅物轉化為方向一致的磷灰石奈米晶體。 晶體自原有琺瑯質延伸，重建琺瑯柱與柱間琺瑯質的階層結構。 （ELR 蛋白質基質引導磷灰石晶體生長概念圖，依 Hasan 等人概念重繪） 這套思路承接了 2018 年 ELR 導引階層礦化、以及 2021 年以微尺度地形導引晶體共排列的研究。新的進展在於：把這個方法真正放到受侵蝕的原生人類琺瑯質介面，而不只是在合成基材上製作類琺瑯質材料。 它做到了哪些事情？ 觀察面向 研究結果 該如何理解 再礦化層 約 10 µm，約 10 天形成 屬小範圍表層修復，不足以重建大的蛀洞 晶體形態 約 50 nm 直徑、約 1 µm 長，接近原生形態 重點在晶體取向與介面連續性 力學表現 硬度 1.4 ± 0.3 GPa；彈性係數 58.3 ± 16.7 GPa 接近天然琺瑯質的參考範圍，但變異程度仍較大 耐受測試 75 N 模擬磨耗 2 週、pH 4.0 醋酸最長 2 天後未見明顯微結構劣化 僅代表材料韌性；不等同於口腔長期臨床效果 　原始研究亦以酸侵蝕試驗評估穩定性：在 0.1 M 醋酸、pH 4.0 條件下，處理後的琺瑯質即使經較長時間暴露，力學性質仍穩定。這些結果令人鼓舞，但量測來自最佳化的實驗室條件；Research Highlight 特別提醒，彈性係數的離散程度可能反映再礦化過程介面成核的異質性 (heterogeneous interfacial nucleation during remineralisation)。 原始論文怎麼驗證？ 　Hasan 等人的實驗從材料本身開始：加入鈣離子後，ELR 分子可形成約 15–40 nm 寬的纖維；研究者再以電子顯微鏡、X 光散射、紅外光譜與分子模擬，檢視此蛋白質網路是否具備類似發育中琺瑯質基質的 β-摺疊結構與鈣離子結合特性。接著才將該基質用於不同侵蝕程度的因臨床原因拔除的人類臼齒，包括琺瑯質變薄乃至牙本質暴露的表面。 　研究不只測量硬度。作者以連續刷牙試驗、75 N 摩擦力持續兩週的咀嚼／磨牙模擬，以及 pH 4.0 醋酸侵蝕，評估再礦化層的彈性係數、硬度、斷裂韌性 (fracture toughness)、磨耗與耐酸性。依研究換算，兩週的摩擦試驗約用於模擬 3.5 年的咀嚼負荷；這可作為材料耐久性的證據，但仍不能取代人體口腔中的長期臨床追蹤。 這是以人類牙齒進行的 ex vivo 材料研究，不是人體臨床試驗。僅能證明材料在控制條件下的結構與性能潛力，無法說明對於實際患者的療效、安全性、治療時間與長期存留率。 最重要的限制：10 微米與 0.5–2 毫米 　天然琺瑯質約有 0.5–2 mm 厚；本研究的再礦化層約 10 µm，僅相當於天然厚度的約 0.5%–2%。因此，現階段較適合將其視為處理早期酸蝕或微小表面缺損的概念驗證，不能取代複合樹脂修復、陶瓷修復體或深層齲齒缺損的常規治療。 　另一個實務障礙是時間。為了換得有序晶體，礦化需要約十天；若想以電場、超音波或溫度調控加快離子運輸，又必須避免破壞晶體取向與外延生長。換句話說，這項技術已展示「能長得像」，下一關是「能不能長得夠厚又快，而且能在口腔裡穩定做到」。 陶瓷修復體不是「人工琺瑯質」 　在美學牙科的溝通中，偶爾會看到把 bonded porcelain restoration（黏著式陶瓷修復體）、陶瓷貼片或瓷牙貼片說成「人工琺瑯質」的說法。這種說法容易讓人聯想到本文所談的仿生礦化，但兩者不是同一件事。 　在牙科文獻裡，這類治療的正式描述是 porcelain laminate veneer、ceramic veneer 或 bonded ceramic restoration：以陶瓷製成的修復體，經表面處理後使用樹脂黏著劑固定於牙齒表面。它可兼具美觀、耐磨性與黏著表現，但仍是人工製作的陶瓷修復體，不會自行組裝成牙釉柱，也不會與原有琺瑯質進行外延式晶體生長。 　因此，「人工琺瑯質」並非此類陶瓷修復在學術文獻中的標準材料名稱。若作為比喻來描述外觀或保護功能，應清楚標示其為溝通用語，而不應使患者誤以為陶瓷貼片等同於已再生的天然琺瑯質，或具備本文 ELR 系統所追求的階層礦化與晶體連續性。 離診間還差哪幾步？ 　這項成果最適合被視為精密表面修復的材料：它呈現了結構導向的再礦化可以同時兼顧晶體方向與力學表現。要走到臨床，仍須確認在唾液、牙菌斑、反覆酸鹼循環與長期咀嚼下的穩定性，也需要建立安全、可操作且不依賴長時間礦化的治療流程。 　目前沒有證據顯示此 ELR 方法已進入人體臨床試驗，或可於一般牙科診所常規使用；在此之前，含氟防齲、減少酸性飲食暴露、處理磨牙或咬耗問題，以及既有修復治療，仍是保護琺瑯質較具實證基礎的策略。 © 好日牙醫診所 2026 #好日牙醫診所 #宜蘭牙醫 #羅東牙醫 #琺瑯質修復 #仿生礦化 #牙科新知 #牙科材料學 #牙醫衛教 #微創修復 參考文獻： Chang, J., Tan, J.-C., & Korsunsky, A. M. (2026). Hierarchical biomimetic strategy for dental enamel regeneration at the extreme nanoscale. International Journal of Extreme Manufacturing, 8, 051503. Hasan, A., Chuvilin, A., van Teijlingen, A., et al. (2025). Biomimetic supramolecular protein matrix restores structure and properties of human dental enamel. Nature Communications, 16, 9434. Elsharkawy, S., Al-Jawad, M., Pantano, M. F., et al. (2018). Protein disorder–order interplay to guide the growth of hierarchical mineralized structures. Nature Communications, 9, 2145. Deng, X., Hasan, A., Elsharkawy, S., et al. (2021). Topographically guided hierarchical mineralization. Materials Today Bio, 11, 100119. Zhao, H., Liu, S., Wei, Y., et al. (2022). Multiscale engineered artificial tooth enamel. Science, 375(6580), 551–556. Rashid, F. (2014). Porcelain laminate veneer: A conservative treatment in restoration of anterior teeth defect. Bangladesh Journal of Dental Research & Education, 4(2), 53–55. Daouahi, N., & Hadyaoui, D. (2016). Treating dental fluorosis with ceramic veneers. Journal of Aesthetic & Reconstructive Surgery, 2(1).

　「以後缺牙是不是打一針就能自己長出來，不用辛苦植牙了？」 　偶爾會有患者拿著誇張的新聞標題或是社群流傳的農場文章這樣問。缺一顆牙，如果能讓身體長回一顆新的，這想像確實非常迷人。2025 年的一篇系統性回顧告訴我們：動物模型中確實已經出現了完整牙齒再生的訊號，但距離真正走進你我的牙科診間，還有一大段路。 完整再生的標準，比想像中嚴格 　這篇回顧研究非常有意思，它不把「恢復牙髓活性」、「修補象牙質」或「牙周再生」算作長出新牙。它定義的「完整牙齒再生」，必須有秩序地形成琺瑯質、象牙質與牙髓，並且接近原本牙齒的形態。 再生牙齒不只是填滿缺損，而是必須重啟一套會自己安排細胞、材料、形狀與時間的器官發育程式。研究團隊檢索了 135 篇文獻，最終僅有 4 篇原始動物研究符合這個高門檻，其中 2 篇報告達成完整再生。這是一個精準的進度條：證據已經存在，只是還處於非常早期的階段。 科學家正在走的三條路 1. 重新打開第三副牙的發育訊號　在小鼠研究中，有一種叫做 USAG-1 的因子；降低它的作用，可能會增加牙齒形成。這引出一個迷人的假說：人類也許保留了部分「第三副牙」的發育潛力，只是它通常會在發育途中退場。 但這不是「打一針就長任何一顆牙」，小鼠與人類的齒列、發育時序和可用牙胚都不同。以 Runx2 缺陷小鼠為模型的 siRNA 研究雖能挽救受阻的牙齒發育，但作者也指出，局部 USAG-1 siRNA 的抑制效果不足以完成整顆牙的再生。　它是很有意思的機制證明，但不是人類治療已就緒的證據。 2. 有新聞話題性的日本研究：Science Advances 的抗體研究　2021 年發表於 Science Advances 的研究，把這條路線從「基因缺失現象」往治療策略推進了一步。研究團隊製作了能中和 USAG-1 的單株抗體，結果顯示抗體可促進受阻的牙齒發育。更值得注意的是，研究者在雪貂身上觀察到，給予抗體後可再生一顆類似第三副牙的完整牙齒。雪貂的齒列模式比鼠類更貼近人類，因此這是相當有份量的前臨床訊號！ 　但作者也強調，未來應聚焦於帶有特定致病基因變異的「先天缺牙」患者，而不是將它視為所有缺牙都適用的「長牙針」。 3. 以細胞與支架組裝一個牙胚　另一條路是組織工程：將細胞重新聚集形成可移植的牙胚。豬是這個領域的重要模型，因為牠的牙齒尺寸與換牙特性更接近人類。但也因此出現更接近臨床的難題：牙齒要長多大、多久、往哪個方向萌發，又如何進入正確的咬合位置？ 4. 先造出關鍵零件，再談整顆器官　許多研究正努力處理造釉細胞、象牙質等「零件」。這些並不是比較小的目標，而是完整再生的必修課。尤其人類牙齒萌發後，製造琺瑯質的細胞已不復存在；如何重新取得安全、可控的細胞來源，仍是科學界的大題目。 目前證據總覽 面向 目前看見的訊號 最重要的限制 完整牙齒再生 系統性回顧納入 4 篇動物研究；2 篇達完整再生標準 研究數量少，模型與方法高度異質 訊號標靶 BMP、Wnt、USAG-1 與 FGF 為重要線索 小鼠與人類的牙列與發育條件不同 細胞工程 豬隻牙胚細胞重組顯示可發育的潛力 細胞來源、免疫、安全與萌發控制仍未解 臨床狀態 可望先探索先天缺牙等明確適應症 尚非可取代植牙的人體常規治療 為什麼不能把動物成功直接翻成人類療法？ 　一顆功能正常的牙，不只要有牙冠，還要在顎骨裡長出正確的牙根、接上牙周組織、承受咬合，並在對的位置長出來。鼠類、魚類、雪貂與豬各自提供了不同的生物學線索；但牠們的口腔環境畢竟不是縮小版的人類。 　此外，安全性絕對不能妥協。細胞療法必須處理來源、污染、免疫相容性與腫瘤形成風險；標靶訊號療法則要確保只在需要的位置、時間與強度作用。現有回顧明確指出，這些成本與安全問題使多數組織工程策略尚未達到臨床可用的程度。這些才是讓一個漂亮的動物實驗走進臨床的真正門檻。 那我們可以期待什麼？ 　在可見的未來，保存天然牙、數位精準植牙與全口重建假牙，依然會是我們對抗缺牙的主力。整顆牙再生目前屬於「前臨床再生醫學」，它最值得期待的地方，不是一針見效的神奇魔法，而是科學家正逐步學會：如何讓細胞在正確的地方，長成一顆能長期工作的活牙。 　如果您目前正面臨缺牙的困擾，與其等待不知何時能普及的再生技術，不如來趟 #宜蘭羅東，讓 #好日牙醫為您評估當下最穩妥、成熟的重建方案。我們以最新的數位科技，協助您重拾健康好日！ © 好日牙醫診所 2026 #好日牙醫診所 #宜蘭牙醫 #羅東牙醫 #牙齒再生 #缺牙治療 #植牙重建 #牙科新知 #牙醫衛教 #數位植牙 參考文獻： *醫療資訊聲明：本文為研究整理，不構成個人醫療建議；缺牙、先天缺牙或牙齒保存的決策，請以醫師面對面評估為準。 Bartolomé-Lechuga, J., et al. (2025). Tooth regeneration in animals: A systematic review. Medicina Oral, Patología Oral y Cirugía Bucal, 30(6), e821–e829. Takahashi, K., et al. (2020). Development of tooth regenerative medicine strategies by controlling the number of teeth using targeted molecular therapy. Inflammation and Regeneration, 40, 21. Mishima, S., et al. (2021). Local application of Usag-1 siRNA can promote tooth regeneration in Runx2-deficient mice. Scientific Reports, 11, 15207. Murashima-Suginami, A., et al. (2021). Anti–USAG-1 therapy for tooth regeneration through enhanced BMP signaling. Science Advances, 7(7), eabf1798. Wang, F., et al. (2018). The cell re-association-based whole-tooth regeneration strategies in large animal, Sus scrofa. Cell Proliferation, 51(4), e12479. Gan, L., et al. (2020). New insight into dental epithelial stem cells. World Journal of Stem Cells, 12(11), 1327–1340.

　植牙手術成功與否，骨整合（Osseointegration）是最關鍵的一步——也就是骨頭能不能緊緊「長進」植體的表面。近年來，科學界對一項可在診間操作的術前處理技術累積了相當豐富的研究證據：低溫電漿活化（Nonthermal plasma treatment）。 　本院已將 Actilink Reborn 電漿活化裝置列入例行植牙流程，在植入植體之前完成活化處理。以下，我們用文獻裡的真實數字，說明這道步驟為什麼值得。 植體也會「老化」——你不知道的生物老化問題 　鈦金屬是現今植體的主流材料，擁有優異的生物相容性。然而，植體從工廠出貨、歷經消毒、包裝運送，直到手術當天打開，往往已過了數週乃至數個月。這段時間裡，空氣中的有機碳氫化合物會悄悄吸附在鈦金屬表面，形成一層薄薄的「污染膜」。 生物老化（Biological Aging）是什麼？ 這是鈦表面隨時間喪失親水性的現象。研究顯示，剛完成酸蝕處理的鈦表面具有超親水性（Super-hydrophilicity），但在空氣中放置 7 天後便逐漸變得疏水，放置 90 天後甚至變成「拒水」（Hydrorepellent）的狀態。無論表面是何種粗糙度設計，所有鈦植體都無法逃過這個過程。 　表面疏水意味著，當植體接觸傷口滲出的血液與組織液時，蛋白質和細胞的附著都會受到阻礙——蛋白質吸附，正是骨骼整合連鎖反應的第一步。研究更直接指出：放置 4 週後的舊鈦金屬表面，對蛋白質與成骨細胞的吸引力已明顯下降。 電漿活化如何在數十秒內逆轉老化？ 　低溫電漿（Low-thermal plasma）是氣體在電場作用下被部分游離所形成的活性態，充滿帶能量的活性氧粒子與離子。它的關鍵特性是：整個過程接近室溫，不加熱植體、不改變表面形貌，卻能快速完成表面清潔與化學活化。 去除碳氫化合物污染層：電漿中的活性氧會分解吸附在鈦表面的碳氫雜質，暴露出下方的二氧化鈦（TiO₂）氧化層。接觸角（一種親水性指標）立刻從疏水的 60°–90° 驟降至接近 0°——即超親水狀態。 提升表面能（Surface Energy）：活性氧在鈦表面引入更多含氧功能基，使表面帶正電荷，大幅增強對血液蛋白質的吸附能力，進而招募成骨細胞在第一時間黏附。 2023 年《Scientific Reports》的研究顯示，電漿處理後各組的細胞增生量比未處理組高出 17.7% 至 83.8%，所有測試表面的親水性均顯著提升至近 0°。 本院採用 Actilink Reborn Vaccum Plasma Activator  低溫電漿處理機 蛋白質先落腳，造骨細胞才能好好工作 　植體一放入骨床內，迎面而來的第一波反應並非骨細胞，而是血液裡的蛋白質。纖維蛋白、生長因子、細胞激素等先一步吸附在植體表面，形成一層「分子地毯」，引導後續成骨細胞附著。研究證明，親水表面能促進這些蛋白質以功能性構形吸附；疏水表面則容易讓蛋白質以變性、失活的狀態吸附，反而阻礙細胞黏著。 　發表在《Journal of Dental Research》（2016）的體外實驗顯示：電漿活化組在 10 分鐘內的造骨細胞黏附數量，統計上顯著高於未處理對照組，且效果在不同表面粗糙度的試片上均一致出現。換言之，電漿活化的益處並不依賴特定品牌或技術——只要是鈦材質，活化都有效。 植體於真空艙室中以電漿活化的過程 從動物模型到人體試驗 動物模型：　一篇 2023 年的動物實驗指出，置入後 4 週，電漿處理組的骨與植體接觸率（BIC）顯著高於對照組（p = 0.046）；6 週後的影像分析也顯示，對照組的邊緣骨高度流失量明顯大於處理組。 人體隨機對照試驗：　2024 年刊登於《Materials》的人體試驗，在後上顎骨隨機置入試驗植體，術後第 4 週取出進行組織學分析。 電漿處理組 BIC 為 38.7%，未處理組僅 22.4%（p = 0.002）——在最初關鍵 4 週內，骨整合量幾乎是對照組的 1.7 倍。研究者特別指出，這項優勢對「立即負重」或「早期負重」計畫、以及骨質較鬆軟的患者，具有重要的臨床意義。 系統性文獻回顧的共識 　2020 年與 2022 年發表的系統性回顧皆確認，診間電漿活化處理在促進早期蛋白質吸附與細胞黏附方面具有一致性的正面效果。電漿活化的益處集中在「最初數小時至數天」的關鍵期。 電漿活化效益總覽 面向 電漿活化的影響 文獻來源 表面親水性 接觸角由 60–90° 降至接近 0°（超親水）；去除碳氫污染層 Jo et al., Sci. Rep. 2023 細胞增殖量 比未處理組高出 17.7%–83.8%（視表面塗層而定） Jo et al., Sci. Rep. 2023 初期細胞黏附 10 分鐘內黏附數量顯著高於對照組；適用各種表面粗糙度 Canullo et al., JDR 2016 骨接觸率(BIC) 人體試驗 4 週 BIC：38.7% vs. 22.4%，骨整合量約為 1.7 倍 Makary et al., Materials 2024 邊緣骨高度 動物試驗 6 週時對照組骨高度流失顯著大於電漿處理組 Nevins et al., Bioengineering 2023 適用對象 特別有利於骨質較差、需立即 / 早期負重（裝牙）的患者 Makary et al., Materials 2024 在好日牙醫診所，植牙手術搭配 Actilink Reborn 進行術前電漿活化——不是選配，是標準流程。整個活化過程僅需數十秒，卻能讓您的植體帶著「煥然一新」的表面進入骨床，在骨整合最脆弱的最初幾週，為您爭取每一分的細胞附著優勢。 © 好日牙醫診所 2026 #好日牙醫診所 #宜蘭牙醫 #羅東牙醫 #電漿活化植體 #ActilinkReborn #植牙骨整合 #低溫電漿 #植牙科技 #牙醫衛教 #宜蘭植牙推薦  參考文獻 (References)： Kido D, et al. (2023). Influence of Surface Contaminants and Hydrocarbon Pellicle on the Results of Wettability Measurements of Titanium. International Journal of Molecular Sciences, 24(19), 14688. Nevins M, et al. (2023). Gas Plasma Treatment Improves Titanium Dental Implant Osseointegration—A Preclinical In Vivo Experimental Study. Bioengineering, 10(10), 1181. Jo WL, et al. (2023). Non-thermal atmospheric pressure plasma treatment increases hydrophilicity and promotes cell growth on titanium alloys in vitro. Scientific Reports, 13. Schäfer S, et al. (2024). Nonthermal Atmospheric Pressure Plasma Treatment of Endosteal Implants for Osseointegration and Antimicrobial Efficacy: A Comprehensive Review. Bioengineering, 11(4), 320. Parisi L, et al. (2019). Plasma Proteins at the Interface of Dental Implants Modulate Osteoblasts Focal Adhesions Expression and Cytoskeleton Organization. Nanomaterials, 9(10), 1407. Canullo L, et al. (2016). Plasma of Argon Affects the Earliest Biological Response of Different Implant Surfaces. Journal of Dental Research, 95(5), 566–573. Wang L, et al. (2020). Bioactive Effects of Low-Temperature Argon–Oxygen Plasma on a Titanium Implant Surface. ACS Omega, 5(8), 3996–4003. Makary C, et al. (2024). Bone-to-Implant Contact in Implants with Plasma-Treated Nanostructured Calcium-Incorporated Surface... A Human Histologic Study at 4 Weeks. Materials, 17(10), 2331. Pesce P, et al. (2020). Photo and Plasma Activation of Dental Implant Titanium Surfaces. A Systematic Review... Journal of Clinical Medicine, 9(9), 2817. Carossa M, et al. (2022). Plasma of Argon Treatment of the Implant Surface, Systematic Review of In Vitro Studies. Biomolecules, 12(9), 1219.
